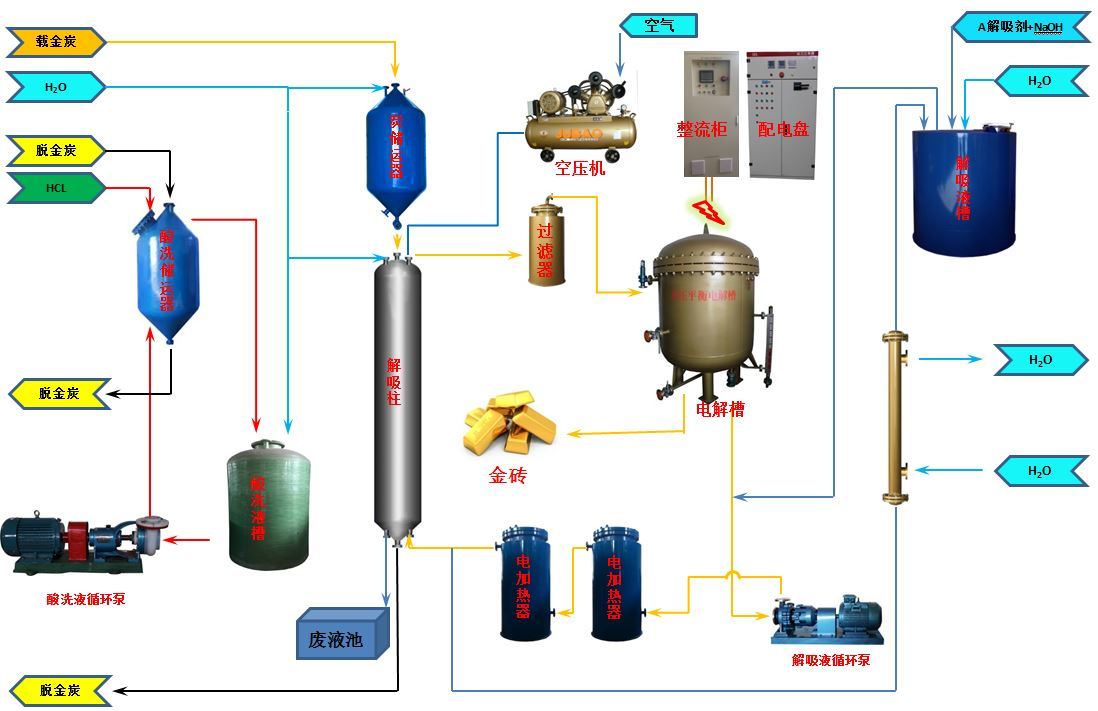

工作原理
在150℃的條件下，采用5%NaOH解吸液流過解吸柱內(nèi)載金炭，把載金炭上吸附的金離子解吸下來，進入到解吸液中，形成貴液。貴液的金離子經(jīng)過電解槽，通過電解過程得到電子，形成金原子聚集到電解槽陰極上，并最終形成金粉顆粒(即金泥)， 達到把載金炭上的金解吸下來的目的。
| 解吸電解工藝對比表 Comparison of Three Desorption Methods |
|||
| 項目名稱 Descriptions |
Zadra法解吸電解工藝 Zadra Method |
AARL法解吸電解工藝 AARLMethod |
IPS-高溫高壓無氰解吸電解工藝 (JCC?) JCC Method |
| 解吸藥劑 Stripping Reagent |
1%-5%NaCN+1%-3%Na0H | 2%-4%NaCN+2%-3%Na0H | 3-5%Na0H |
| 解吸溫度(℃) Elution Temperature(℃) |
90-135 | 120-135 | 150 |
| 解吸率(%) Elution Efficiency(%) |
90-97 | 92-98 | 96-99 |
| 電解率(%) Electrolytic Efficiency(%) |
96-99 | 95-98 | 99.95 |
| 解吸電解時間(小時) Elution Electrolysis Duration(hr) |
30-50 | 24-35 | 15 |
| 生產(chǎn)成本(美元/噸炭) Production Cost(USD/ton of carbon) |
300-452 | 225-396 | 46-98 |
| 解吸壓力(MPa) Elution Pressure (MPa) |
0.2-0.35 | 0.2-0.35 | 0.45-0.55 |
| 電解溫度(℃) Electrolysis Temperature(℃) |
60-75 | 50-75 | 150 |
| 電解壓力(MPa) Electrolysis Pressure(MPa) |
0.1 | 0.1 | 0.4-0.5 |
| 解吸用水量 (噸水/噸炭) Water Consumption (ton of water/ton of carbon) |
6-10 | 20-30 | 0.2-0.5 |
北京市懷柔區(qū)雁棲經(jīng)濟開發(fā)區(qū)牤牛河路61號
